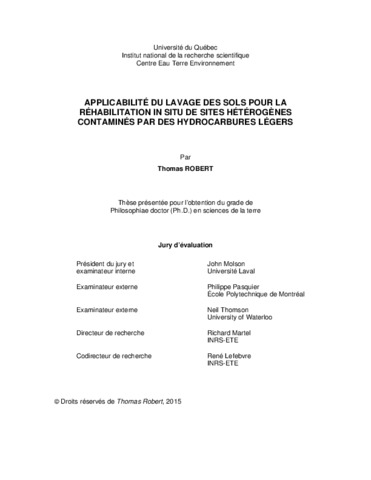

Robert, Thomas (2015). Applicabilité du lavage des sols pour la réhabilitation in situ de sites hétérogènes contaminés par des hydrocarbures légers. Thèse. Québec, Université du Québec, Institut national de la recherche scientifique, Doctorat en sciences de la terre, 303 p.
Prévisualisation |
PDF
Télécharger (6MB) | Prévisualisation |
Résumé
La réhabilitation de sites hétérogènes contaminés par une phase libre d’hydrocarbures
pétroliers légers pose plusieurs défis. Lorsque l’enlèvement par excavation des sols contaminés
n’est pas possible en raison de contraintes techniques, l’utilisation de technologies in situ doit
être envisagée. L’extraction multiphase sous vide est une technologie in situ conventionnelle
couramment employé dans de tels cas. Pour atteindre les critères de réhabilitation, près de la
totalité des hydrocarbures pétroliers doit être récupérée, et l’extraction multiphase sous vide ne
permet pas ce genre d’enlèvement. L’utilisation d’une technologie complémentaire est donc
nécessaire afin d’envisager l’atteinte du critère de réhabilitation. Le lavage des sols à l’aide de
solutions tensioactives a un bon potentiel pour augmenter la récupération des hydrocarbures,
mais l’applicabilité de cette technologie à grande échelle dans des environnements hétérogènes
et suivant une extraction multiphase sous vide n’est pas encore bien démontrée. L’objectif
principal de la thèse était donc d’évaluer l’applicabilité du lavage des sols pour augmenter le
rendement de la technologie de l’extraction multiphase sous vide sur des sites hétérogènes
contaminés par une phase libre d’hydrocarbures pétroliers légers. Le déplacement immiscible
des hydrocarbures par une solution tensioactive a été l’approche étudiée en raison de son
aspect économique.
La méthodologie générale, basée sur la réalisation d’essais et l’acquisition de données
expérimentales à différentes échelles, a été divisée en 6 volets de recherche. Volet 1 : Les sols,
les hydrocarbures et l’eau souterraine ont été caractérisés. Volet 2 : Une approche générale
basée sur un essai de traçage dans l’eau souterraine (superficie de 25 m²) a été développée
pour caractériser le contexte hydraulique d’application de la technologie du lavage de sols,
mesurer l’uniformité du balayage d’une zone source hétérogène, et estimer les cibles de
récupération d’hydrocarbures pétroliers. Volet 3 : Une solution de lavage à faible concentration
en tensioactif (<1%) a été optimisée en fonction des propriétés spécifiques au site à l’aide
d’essais en laboratoire. Volet 4 : L’application de la technologie du lavage de sols a été testée à
l’intérieur de conditions réelles au site expérimental sur une superficie de 100 m². Cet essai a
démontré que les sites hétérogènes composés de remblais et contaminés par un mélange
dégradé d’hydrocarbures présentent des contraintes vis-à-vis l’application du lavage des sols.
Ces contraintes ont entraîné une faible récupération des hydrocarbures lors de l’essai. Volet 5 :
Des essais complémentaires en colonne de sol (volume de sol de 150 cm³) ont permis de
mieux comprendre ces contraintes en quantifiant l’impact des propriétés hétérogènes des sols (perméabilité, distribution granulométrique, minéralogie) et du mélange d’hydrocarbures
pétroliers sur les cibles de récupération spécifiques au site expérimental. Volet 6 : Un
laboratoire d’essai à une échelle intermédiaire permettant de tester des approches de
traitement in situ a été mis au point. Ce laboratoire a été utilisé pour tester l’impact du profil de
saturation en hydrocarbures pétroliers dans les sols sur l’uniformité du balayage de la zone à
traiter par les solutions de lavage.
Ces six volets de recherche ont permis d’identifier et de quantifier les facteurs nuisant à
l’uniformité du balayage de la solution de lavage à l’intérieur de la zone source, et les facteurs
nuisant au déplacement immiscible des hydrocarbures à l’intérieur des zones balayées par la
solution de lavage. Ces principaux facteurs sont : la faible porosité accessible mesurée à
l’intérieur de la zone source, les gradients hydrauliques limités en condition de nappe libre,
l’incapacité à produire une phase intermédiaire de microémulsion entre la solution de lavage et
le mélange d’hydrocarbures pétroliers, la mouillabilité mixte du système eau-sol-hydrocarbure et
le profil de saturation résiduelle en hydrocarbure dans les sols. Dans le cas spécifique au site
expérimental, ces facteurs rendent la technologie du lavage de sols impraticable
techniquement. Une alternative de traitement a également été testée au laboratoire d’essais à
une échelle intermédiaire : une combinaison du rabattement de nappe et de la ventilation forcée
des sols. Cette alternative pourrait être prometteuse dans le cas spécifique au site
expérimental, mais requiert davantage de travaux d’optimisation.
The remediation of heterogeneous sites impacted by free-phase peroleum hydrocarbons is
challenging. When the excavation of contaminated soil is not feasable technically, the use of insitu
remediation technologies has to be considered. Multiphase vacuum extraction is a common
in-situ technology used for this purpose. However, industrial soil quality guidelines cannot be
reached by multiphase vacuum extraction, and a follow-up technology must be used. Soil
flushing with surfactant solutions is a promising technology for such purpose. However, the
applicability of this technology as a follow-up to multiphase vacuum extraction in a
heterogeneous environment is not well documented. The main objective of this thesis was to
evaluate the applicability of in-situ soil flushing to enhance light non-aqueous phase liquid
(LNAPL) recovery during multiphase vacuum extraction applied to heterogeneous sites.
Immiscible LNAPL displacement by a low-concentration surfactant solution was the approach
studied based on its economics.
The project general methodology, which is based on data acquisition from laboratory and fieldscale
experiments, was divided into 6 parts. Part 1: Soil, LNAPL and groundwater phases at the
experimental site were characterized. Part 2: A general approach based on the use of an
applied tracer test using a typical five-spot injection/extraction pattern (25 m²) was developed in
order to characterize the site-specific hydraulic properties relevant to soil flushing, to measure
the flow uniformity of an aqueous solution within the heterogeneous source zone, and to provide
estimates for additional LNAPL recovery by immiscible displacement. Part 3: A cost-efficient,
low-concentration surfactant solution was optimized through laboratory tests and considering
site-specific soil, LNAPL and groundwater properties. Part 4: A pilot-scale soil flushing
experiment was carried out at the experimental site over an area of 200 m². This test
demonstrated that heterogeneous sites, including backfill material impacted by weathered
LNAPL, are not favorable to in-situ soil flushing, and as a result, a low increase in LNAPL
recovery was measured during the test. Part 5: Soil column experiments (150 cm³) were
conducted in order to enhance the understanding of the pilot test results and to quantify the
impacts of heterogeneous site properties (permeability, grain size distribution, mineralogy) and
weathered LNAPL on site-specific LNAPL recovery by immiscible displacement using a
surfactant solution. Part 6: A laboratory experiment was set-up to allow testing at an
intermediate scale of in-situ technologies for heterogeneous site remediation. This laboratory
test, based on sand tank experiments (up to 4 m³), was used to evaluate the impact of a typical variable residual LNAPL saturation profile on the vertical distribution of micellar solutions
injected through a source zone.
This general methodology allowed the identification and quantification of factors responsible for
poor contact between injected solutions and residual LNAPL, and factors detrimental to LNAPL
capillary desaturation and immiscible displacement within the swept portions of source zones :
namely, the low accessible porosity measured within the source zone, imposed hydraulic
gradients limited by the unconfined nature of the aquifer, the inability to produce a middle-phase
microemulsion with anionic surfactants and the site LNAPL, the mixed wettability of the soil-
LNAPL-groundwater system, and the variable residual LNAPL saturation profile typical of
LNAPL contaminated sites. With respect to site conditions encountered at the experimental site,
these factors make in-situ soil flushing technically impractical. An alternative treatment
technology showed promising results for the treatment of low-permeability soil during a second
laboratory intermediate-scale experiment: a combination of dewatering and soil vapor
extraction. However, the application of this technology to the experimental site requires further
optimization.
Type de document: | Thèse Thèse |
---|---|
Directeur de mémoire/thèse: | Martel, Richard |
Co-directeurs de mémoire/thèse: | Lefebvre, René |
Mots-clés libres: | réhabilitation in situ; hydrocarbures pétroliers; saturation résiduelle; essais de traçage; sites hétérogènes; extraction multiphase sous vide; tensioactifs; mobilisation; nombre capillaire; solution micellaire; in-situ remediation; LNAPL; residual saturation; tracer test; heterogeneous site; multiphase vacuum extraction; surfactant; mobilization; capillary number; micellar solution |
Centre: | Centre Eau Terre Environnement |
Date de dépôt: | 16 févr. 2018 21:16 |
Dernière modification: | 26 nov. 2021 18:14 |
URI: | https://espace.inrs.ca/id/eprint/6529 |
