Système d’antenne intégré pour les applications micro-ondes et ondes millimétriques.

Téléchargements

Téléchargements par mois depuis la dernière année

Benhocine, Amar (2022). Système d’antenne intégré pour les applications micro-ondes et ondes millimétriques. Mémoire. Québec, Maîtrise en sciences des télécommunications, Université du Québec, Institut national de la recherche scientifique, 75 p.

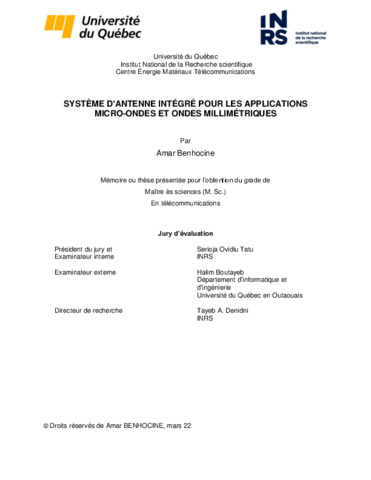

[thumbnail of Benhocine, Amar.pdf]
Prévisualisation
PDF
Télécharger (3MB) | Prévisualisation

Résumé

Dans le cadre de ma maitrise, j’ai proposé un système d’antennes intégré utilisant un seul substrat, alimenté par un guide d’onde coplanaire (CPW). Ce système est composé de deux antennes : une antenne ultra-large (ULB) et une antenne millimétrique. Pour intégrer l’antenne millimétrique, la distribution du courant de l’antenne ultra-large a été exploitée. En l’intégrant dans une zone où le courant de surface est faible, on a optimisé l’usage de la surface du substrat. Ces antennes ont des coefficients de réflexion inférieurs à -10 dB, aux bandes de fréquences de 3,1 à 10,6 GHz pour l’antenne ultra-large et de 27,7 à 28,8 GHz pour l’antenne millimétrique. Par la suite, nous avons procédé à une amélioration de notre antenne millimétrique pour y intégrer à sa place un réseau d’antennes millimétrique. Cette modification a permis d’atteindre un gain de 10 dBi. L’isolation entre l’antenne millimétrique et l’antenne ultra-large, ainsi que leur gain et leur diagramme de rayonnement les rendent souhaitables pour des applications en communication sans fil en intérieurs. L’antenne (ULB) pourrait servir à la détection du spectre, tandis que l’antenne millimétrique pourrait servir aux applications 5G.

As part of my master’s degree, I have proposed an integrated antenna system using a single substrate, feed by a coplanar waveguide (CPW). This system is composed of two antennas: an ultra-wide antenna (UWB) and a millimeter antenna. To integrate the millimeter antenna, the current distribution of the ultra-wide antenna was explored. By integrating the mm wave antenna in the area where the surface current is low, we have optimized the use of the surface of the substrate. These antennas have reflection coefficients of less than -10 dB, at the frequency bands from 3.1 to 10.6 GHz for the ultra-wide antenna and from 27.7 to 28.8 GHz for the millimeter antenna. Thereafter, the position of the millimeter-wave antenna was optimized. This modification achieves a gain of 10 dBi. The isolation between the millimeter-wave antenna and the ultra-wide antenna, as well as their gain and radiation pattern, make them suitable for indoor wireless communication applications. The antenna (UWB) could be used for spectrum sensing, while the millimeter antenna could be used for 5G applications.

Type de document: Thèse Mémoire
Directeur de mémoire/thèse: Denidni, Tayeb A.
Mots-clés libres: ULB; 5G; radio cognitive; CPW; onde millimétrique; UWB; cognitive radio; millimeter wave
Centre: Centre Énergie Matériaux Télécommunications
Date de dépôt: 07 déc. 2022 21:06
Dernière modification: 24 janv. 2023 15:10
URI: https://espace.inrs.ca/id/eprint/13123
